HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本，-HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本-HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杠规格 上银3206丝杆图纸，是一份引人注目的设计作品。图纸中细致入微的线条勾勒出了丝杆的外形，展现了其精致的工艺和独特的造型。通过细腻的绘画技巧，每一个构造细节都得到了准确的呈现，令人赞叹不已。这份图纸中所描绘的丝杆，给人一种强大而稳定的感觉，仿佛它是工程实现的关键部分。每一条线都是经过精确计算和精心绘制的，呈现-HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本--HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本-

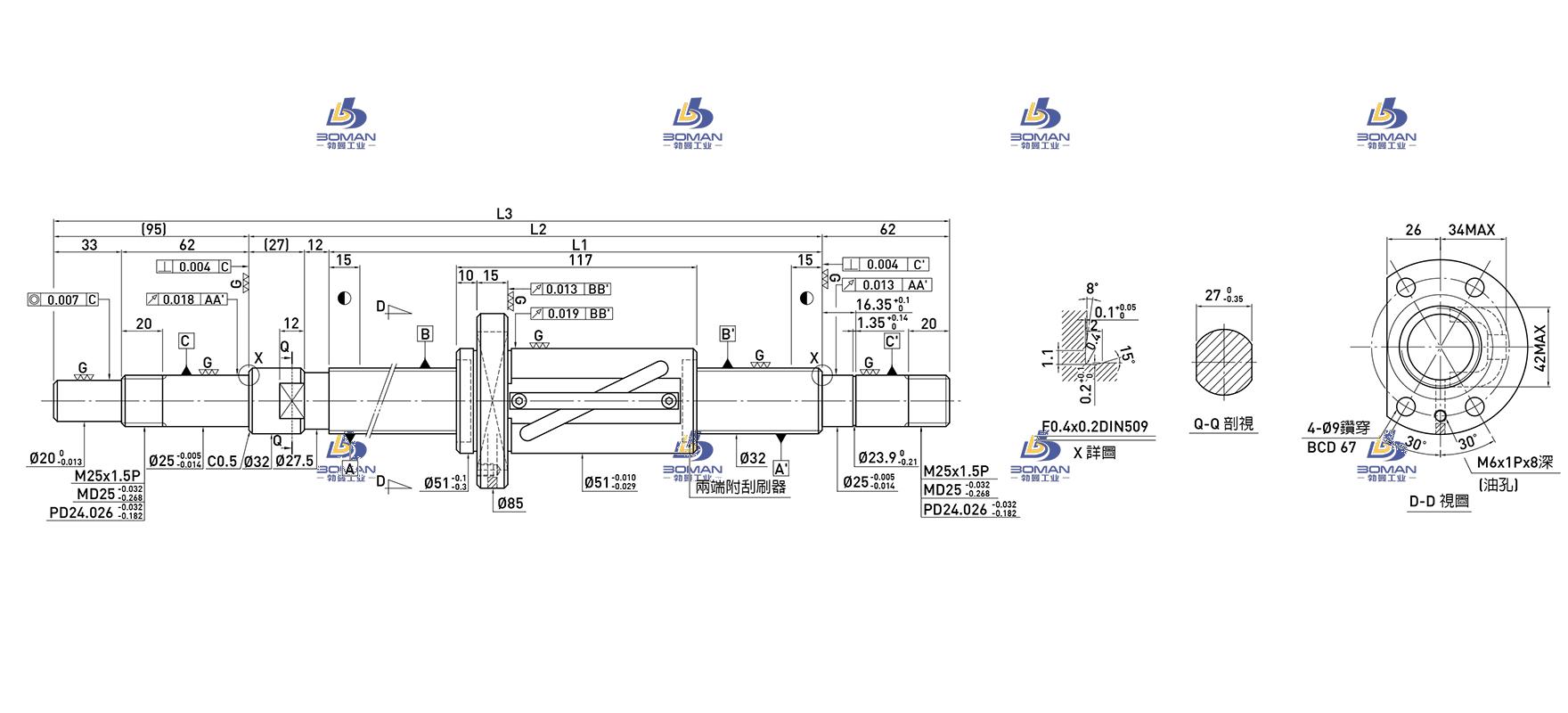

HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 25 |
|
| 丝杠轴底径 | 28.132 |
|
| 滚珠节圆直径 | 33 |
|
| 钢球直径 | 4.763 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 51 |
|
| 法兰直径 | 85 |
|
| 螺母长度 | 117 |
|
| 螺母安装 | PCD | 67 |
| 额定动负载 | CaN | 1140-1809 |
| 额定静负载 | C0aN | 2113-4226 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005 or less |
|
| 最大行程 | 1500 |
|
| 丝杠全长 | 1876 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R32-25B1-FSV-1680-1876-0.018 上银滚珠丝杆支撑座样本此型号部分数据来源于5. 如何选择合适的标注方法？
